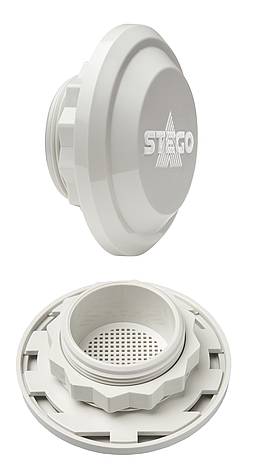

08400.0-03 Устройство для компенсации давления IP55

Арт.: 08400.0-03
Под заказ
В плотно закрытых электротехнических шкафах из-за колебаний наружной температуры и теплоотдачи электрических компонентов возникает разность давлений. Элемент выравнивания давления компенсирует разность давления, сохраняя высокую степень защиты и предотвращает проникновение пыли и влаги. Элементы выравнивания давления используются в электротехнических шкафах согласно DIN EN 62208.

Описание

Крепление PG 29 резьба с накидной гайкой
Mомент затяжки 5 Нм
Материал пластмасса UL94 V-0, светло-серая
устойчивый к погодным условиям и  ультрафиолетовому излучению в соответствии с UL746C (f1)
Уплотнение уплотнительное кольцо NBR
Площадь входа воздуха прибл. 1,5 см²

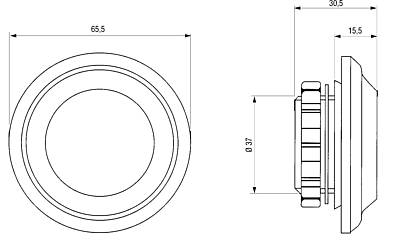

Габариты Ø 65,5 мм x 30,5 мм
Монтажное положение вертикальное¹
Температура эксплуатации/хранения от -45 до +70 °C (от -49 до +158 °F)
Допуски EAC

¹ если DA 084 не монтировано вертикально, степень защиты уменьшается на IP54.


Инструкция по монтажу
Просверлить отверстие Ø 37+1ммв стенке корпуса и закрепить резьбовое соединение накидной гайкой. Следить за тем, чтобы уплотнительное кольцо находилось у наружной стенки корпуса. Чтобы обеспечивать оптимальную компенсацию давления рекомендуется установить два компенсационных резьбовых соединения в верхней части шкафа по диагонали.


Арт. № Степень защиты Комплект Вес (прибл.)
08400.0-03 IP55 2 штуки 62 г (31 г/шт.)

Характеристики

Артикул
08400.0-03
Размеры
Ø 65,5 мм x 30,5 мм
Вес
0,62
Производитель
STEGO
